RRDE用于OER法拉第效率測試
電催化分解水析氧（OER）研究過程中，法拉第效率（FE）是一個非常關鍵的指標，以下淺談兩種測量FE的方法。

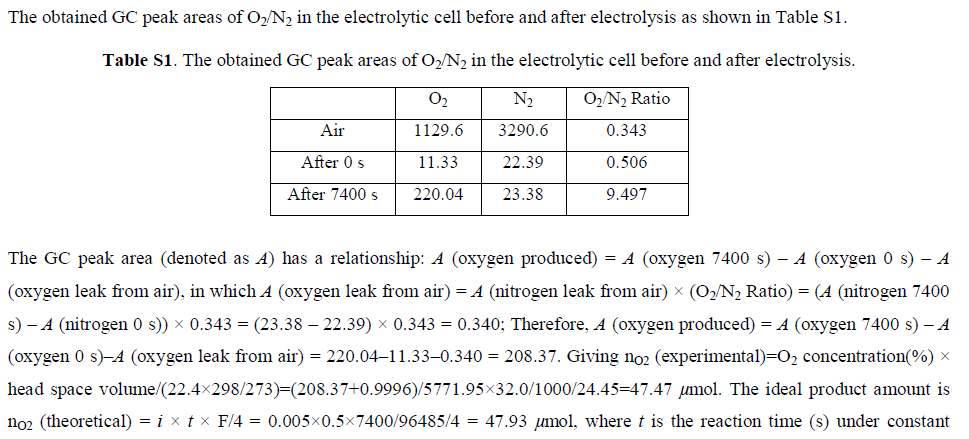

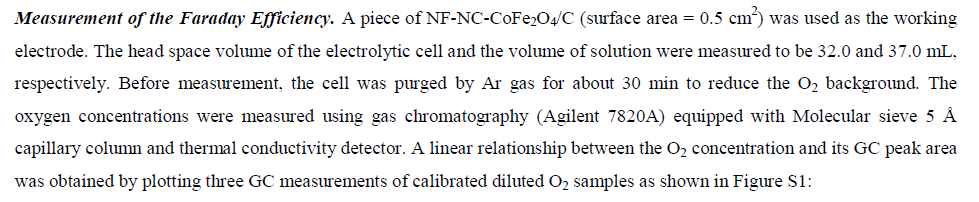

第一種方法是通過先測量O2的實際產量，一般是用色譜測量，再除以O2的理論產量得到法拉第效率。具體過程如下所示：
（文獻參考：Lu XF, et al., Adv. Mater. 2017, 29, 1604437）

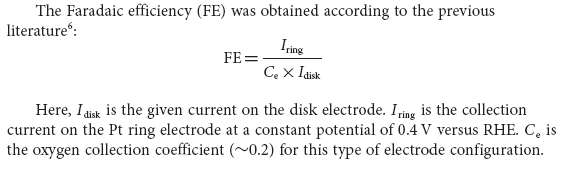

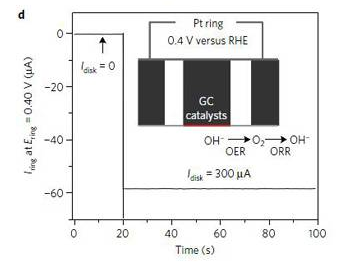

第一種方法需要用到氣相色譜，涉及到電解池頂空體積的推算和色譜標樣的校準，操作較為復雜。如果研究人員實驗室有旋轉圓盤圓環電極RRDE，可以直接采用RRDE測試FE，操作更為簡單。如下圖所示，測量原理是在盤電極上加一個恒電流OER產生氧氣，在環電極上加一個恒電壓ORR消耗氧氣，通過盤電流、環電流以及盤環電極的收集效率即可計算法FE。
（附圖來源：Zhao SL, et al., Nature Energy, 2016, 16184.）

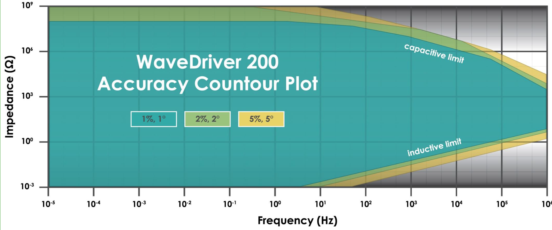

值得注意的是盤電極上施加恒電流，環電極上施加恒電壓，需要用到雙恒電位儀/雙通道電化學工作站，并且需要軟件支持此測量方法。PINE公司的WaveDriver200雙恒電位儀提供6種四電極測量模式（盤電極、環電極、參比電極、對電極）。除了常見的Collection模式（盤上CV或者LSV，環上恒電壓）以外，還有其它5種測量模式，可以提供恒電流、恒電壓、電流掃描等測量方式。
理化公司（香港）是PINE公司中國總代理，可以提供旋轉圓盤圓環裝置、恒電位儀/電化學工作站、光譜電化學綜合系統等系列產品及技術咨詢服務，歡迎咨詢！
