技術文08——美國PINE公司RRDE圓盤圓環電極淺析
RRDE圓盤圓環電極，是配合旋轉圓盤圓環電極裝置使用的，本質上而言，是一種可以旋轉的工作電極。RRDE圓盤圓環電極具有2個工作電極，分別是盤電極和環電極，配合參比電極和對電極，可以構成4電極體系，可以通過美國PINE公司WaveDriver200雙恒電位儀/電化學工作站（帶EIS交流阻抗功能）進行測試，常用于中間產物機理研究，比如ORR測試電子轉移數目計算、OER法拉第效率測試等。
（1） 根據材質：盤一般是玻碳GC、金Au或者鉑Pt，環一般是鉑Pt，最為常見的是GC盤Pt環。還可以定制其它材質。

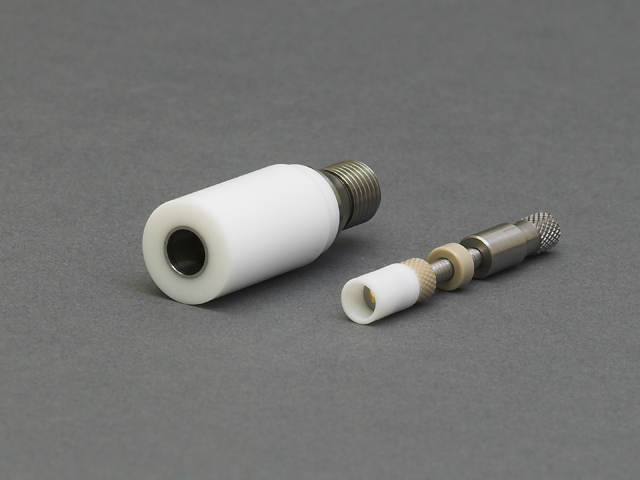

（2） 根據結構：可以分為固定電極和可換電極，固定電極最為常用，不可拆卸?？蓳Q電極是可以通過工具拆卸和組裝盤芯，環是固定的。
（3） 根據溫度使用范圍：可以分為常溫電極和高溫電極，常溫電極是聚四氟乙烯PTFE包裹電極，一般在15-35攝氏度之間使用。高溫電極是聚醚醚酮PEEK包裹電極，一般在15-70攝氏度之間使用。如果需要更高溫度如70-200攝氏度，需要定制電極及改裝旋轉圓盤圓環裝置。
（4）應用方向：RRDE一般用于中間產物機理研究，在盤上發生反應，環上收集中間產物。收集的中間產物可以是液體如過氧化氫，也可以是氣體如氧氣，還可以是其它物質。RRDE的收集率只與電極尺寸有關，與研究體系無關。

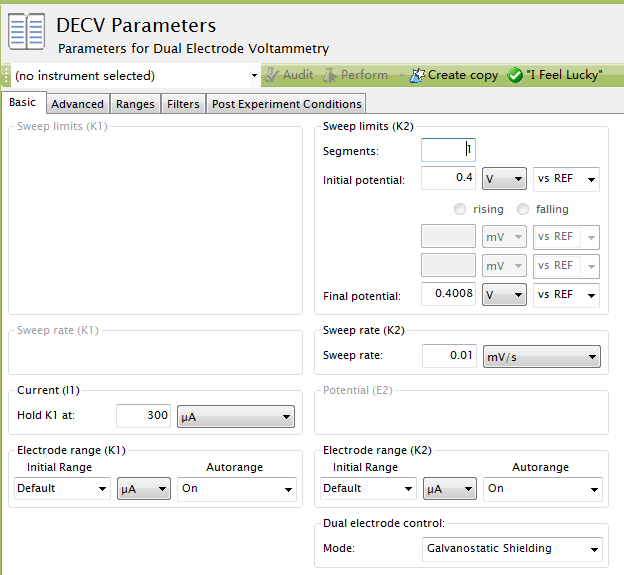

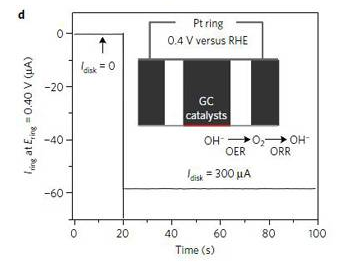

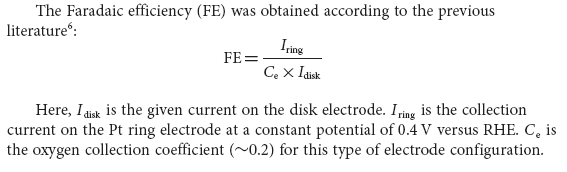

如下是利用美國PINE公司WaveDriver200雙恒電位儀Aftermath軟件測試OER法拉第效率。測量原理：在盤電極上加一個恒電流發生OER反應產生氧氣，在環電極上加一個恒電壓發生ORR反應消耗氧氣，通過盤電流、環電流以及盤環電極的收集效率即可計算法法拉第效率FE。
（附圖來源：Zhao SL, et al., Nature Energy, 2016, 16184.）

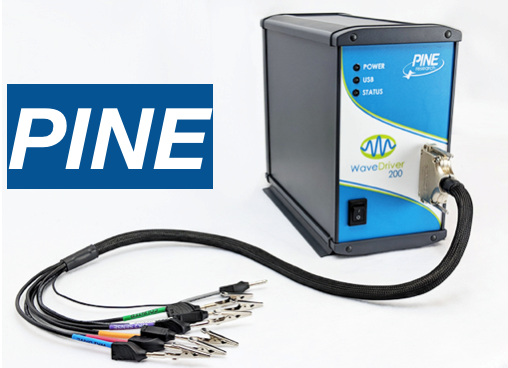

值得注意的是盤電極上施加恒電流，環電極上施加恒電壓，并不是所有的電化學工作站都支持此功能。PINE公司的WaveDriver200雙恒電位儀可以支持測試。提供6種四電極測量模式。除了常見的Collection模式（盤上CV或者LSV，環上恒電壓）以外，還有其它5種測量模式，可以提供恒電流、恒電壓、電流掃描等測量方式。
