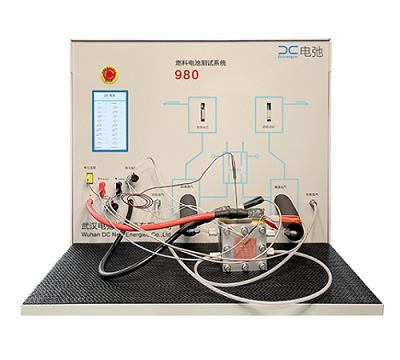

DC 980 燃料電池測試系統
燃料電池測試系統 980
產品介紹
進行質子交換膜燃料電池多參數極化曲線測試，完成性能評估、耐久性控制策略研究等工作
主要功能
燃料流量控制及回傳量測、燃料濕度控制及回傳量測、燃料溫度控制及回傳量測、內阻測量、電池性能拉載、多段式電流范圍切換功能、恒電流、恒電壓、恒功率負載控制模式、半電池電性分析功能、濃差實驗、氣體計量比測試、毒化測試。能滿足多樣化實驗需求。
技術優勢
1、0V啟動，滿電流帶載
2、氣體配比，0-100%
3、桌面式設計，集成簡約
—— 技術解讀
· 0V啟動，滿電流帶載
氫燃料電池本身是一個發電裝置，為了掌握燃料電池的性能數據，需要模擬負載對單片電池進行測試，但單片燃料電池測試要求苛刻，一個單體電池只能產生不超過 1V 的電壓，且電子負載存在內部電阻，負載電流越大，對應最小帶載電壓也就越高。如果我們要求電子負載從0V開始測試時，就會面臨“0V啟動”帶來大電流帶載問題。
DC 980具備“0V啟動，滿電流帶載”功能，不僅能夠模擬燃料電池的各種特性，而且還可以檢測測試中的電壓、電流、功率、效率等參數。此外，預設“卸除負載、停止加熱、氮氣清掃、停止燃料供應”等多重保護機制及一鍵手動緊急停止開關，保障實驗安全進行。
· 氣體配比，0-100%
DC 980的氣體配比功能可實現10000:1（0.01%-100%量程）超寬精度控制，對研究氣體計量比測試、毒化測試具有重要作用。
安全性：研究燃料系統排出來的氣體組成和空氣系統排出來的氣體組分、量比、特性等信息
經濟性：研究氫氣利用率有助于降低氫能商用成本。如氫氣每小時消耗速率、氧氣每小時消耗速率、每小時空氣供給量等分析測試，探索高效節能的控制策略
耐久性：過高活或過低的氣體壓力、流量都會造成整體波動，影響電池壽命。
硬件優勢
可0V啟動，對應燃料電池低電壓、大電流特性。
超高響應速度 ：100ms
高速響應的質量流量控制器
超寬穩定控制：10000：1（0.01%-100%量程）應用于混合氣體動態配比
超高精度：標準精度±（0.8%讀數+0.2%滿量程） 高精度（選配）：±（0.4%讀數+0.2%滿量程）
超寬穩定控制：10000：1（0.01%-100%量程）
高精度（選配，NIST可溯源）：+/-0.125%滿量程
標準精度（NIST可溯源）：+/-0.25%滿量程
高穩定性的背壓控制器（選配）
提供各式單電池夾具
超多氣體類型選擇：98種預置可選氣體
NIST可溯源校準證書
軟件優勢
每秒5point快速數據提取速度
具備安全邏輯，確保電池測試穩定性
勾選式測試條件編輯畫面，快速編程
數據實時顯示，重點數據單獨顯示
歷史數據顯示對比
報表生成導出功能
主要技術指標
1.加濕方式：氣泡式加濕
2.加濕溫度范圍：室溫~90℃
3.加濕濕度范圍：100% RH @最大流量（5L）
4.陽極氣體流量控制：最大可達2 SLPM
5.陰極氣體流量控制：最大可達5 SLPM
6.溫度控制感測形式：T型熱電偶
7.安全保護機動作：卸除負載，停止加熱，氮氣清掃，停止燃料供應
8.啟動保護項目：過電流保護，低電壓保護，溝通失效保護，自動氮氣清掃保護，溫度保護，補水異常保護，加濕瓶液位警示保護，進氣壓力不足警示保護
9.手動緊急停止開關一組
10.干濕切換方式：自動
11.干濕切換頻道：陽極與陰極共兩組
12.最大功率：100W
13.電流范圍：0~24A/0~120A 支持定制
14.電流設定分辨率：0.4~4mA
15.電壓范圍：-0.7V~2V/-3.3V~10V
16.電壓設定分辨率：0.05/0.25mV
系統參數
| 型號 | 980 |
| 電子負載： | |
| 最大負載電流 | 0~12A/0~120A 支持定制 |
| 最大負載功率 | 10V/120A/800W |
| 最小負載電阻： | |
| 當前分辨率： | ＜±0.25mv 負載讀取 |
| 電流精度 | 0.025%+0.025%F.S. 負載讀取 |
| 電壓測量和數據采集： | |
| 全電池電壓 | -0.7V~2V/-3.3V~10V |
| 參比電極電壓： | 無 |
| 電壓分辨率 | 0.05mV/0.25mV |
| 電壓精度 | 0.025%+0.05%F.S./ 0.025%+0.025%F.S. |
| 電壓和電流數據更新率 | 5Hz |
| 質量流量控制 | 陽極5 SLPM（0.01%~100%） 陰極10 SLPM（0.01%~100%） |
| 警報 | |
| 背壓控制 | 默認無 ，需要可選手動BP或自動BP附件 |
| 溫度控制器 | 電池、陽極加濕器、陽極保溫管、陰極加濕器、陰極保溫管 |
| 設置和報告準確性 | 無 |
| 傳感器類型 | T型 |
| 加濕器 | 氣泡式加濕 300W |
| 溫度范圍 | 環境溫度+10℃～90℃ |
| 環境： | |
| 工作溫度 | 常溫 |
| 電源 | AC220V， 電源波動≤±10% |
| 外殼類型 | |
| 尺寸和重量 | 高730mm（含接頭與底腳） 深830mm（含接頭與電池平臺，電池平臺350mm） 寬705mm 機整體重110kg： |
| 安全功能 | 硬件船游氫氣傳感器，軟件上可設置報警值，安全操作 報警限值1000ppm（最大可設40000ppm；壓力溫度PID自動調節； 氮氣吹掃；用于手動停機的緊急停止開關； 按照級別分為三種，依次為無通知、通知、報警并采取措施、停車報警。 報警措施可選。 |
